高精度で０℃を保つゼロコン（ZERO-CON）のご紹介です。
０℃基準温度装置 ゼロコン（ZERO-CON）ZC-114A
０℃基準温度装置 ゼロコン（ZERO-CON）
ZERO-CON （ゼロコン）は、高性能サーモエレメントの特徴をフルに生かして設計した０℃基準装置です。
魔法瓶に氷と水を共存させた通常の方法では、0℃±0.1℃を長時間にわたり維持することはきわめて困難なことであります。
ZERO-CON（ゼロコン） は、電子冷凍で密閉容器中の高純度の水を凍結させ体積膨張を利用して、一定の氷と水の共存状態を、自動的にかつ長時間にわたり、0℃+0.02℃以内で継続持続します。しかも氷の補給や攪拌などはいっさい必要ありません。熱電対の基準接点として、多点の温度管理やデーター収録装置などのシステム用にも活躍しております。
精密な温度の連続測定やコントロールなどにはZERO-CON （ゼロコン）は、不可欠です。
| 特徴 | １．正確な0℃を高精度にコントロールします。 ２．電子冷却式のため、スイッチを入れるだけでわずらわしい操作や保守が不要です。 ３．長期間連続して使用できます。 ４．各種熱電対がご指定により内蔵できます。 |
| 用途 | １．精密温度測定・コントロール用各種熱電対の冷接点。 ２．各種熱電対、サーミスタ、白金抵抗体等の温度センサや温度計測器、温度制御機器の校正、検定。 ３．温度データ集録システムなど多点の精密温度管理システム用マルチ冷接点。 |
＜原理構成図＞
|

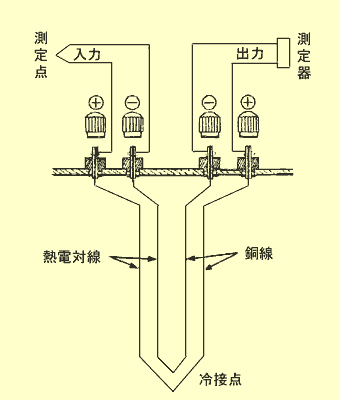

＜内蔵熱電対 1対の構成＞
|
◇性能
|
型式
|
ZC-114A
|
| 設定基準温度 |
0℃
|
| 基準温度安定精度 周囲温度 5℃ 周囲温度 10℃ 周囲温度 15℃ 周囲温度 20℃ 周囲温度 25℃ 周囲温度 30℃ |
0℃～0.005℃
0℃～0.010℃ 0℃～0.015℃ 0℃～0.020℃ 0℃～0.025℃ 0℃～0.030℃ |
| 制御温度精度 |
±0.001℃～±0.005℃
|
| 許容温度範囲 |
2℃～30℃
|
| 起動準備時間 周囲温度 20℃ 周囲温度 25℃ 周囲温度 30℃ |
約25分
約35分 約45分 |
◇仕様
|
型式
|
ZC-114A
|
ZC-114A/ZA-10/ZA-20
|
| 試料挿入口 |
口径（内径） φ6.7mm
全体深さ 140mm 浸線深さ 120mm |
－
|
| 使用熱電素子 |
ペルチェモジュール
|
|
| 放熱方式 |
強制空冷式
|
|
| 電源 |
AC100V±10V 50/60Hz
MAX 100VA |
|
| 外形寸法 |
W200×D270×H298
±1mm |
W200×D270×H340
±1mm |
| 重量 |
約12Kg
|
約13Kg
|
◇熱電対内蔵型仕様
|
型式
|
ZC-114A/ZA-10
|
ZC-114A/ZA-20
|
|
| 内蔵熱電対対数 |
10
|
20
|
|
| 内蔵熱電対種類 |
ご指定により R,J,E,K,T 熱電対を搭載
|
||
| 摘要 |
高精度熱電対素線及び専用ターミナル使用。
ご指定により複数種類組み合わせも可。 精度はいずれも±0.5℃以内です。 |
||
※ 上記仕様は予告なく変更することがあります。あらかじめご了承ください。
※ この製品は日本国内向けであり、日本国内でのみ販売されます。お客様は本製品を輸出することはできません。
