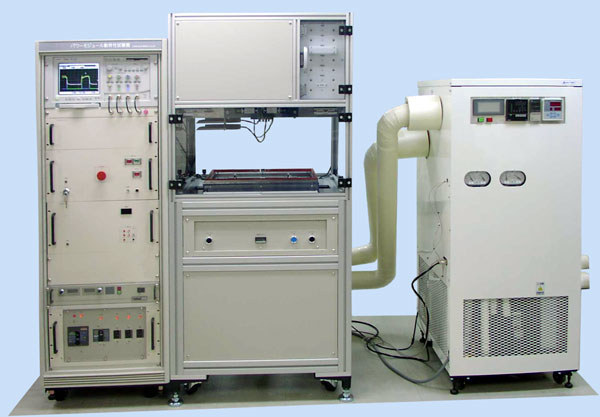

パワ－モジュ－ル動特性測定器 （加熱／冷却用チャンバー付き） |
► １台でスイッチングタイム、ＶＣＥ（ＳＵＳ）、負荷短絡測定を実現
► 高温／低温環境下での動特性（AC特性）測定に最適
► コペル電子独自のノウハウにより低Ls測定が可能
◇主な仕様
| 対象素子 | N-Ch IGBT/IPM/P-MOS FET Diode |
| SW TIME | VCC:1000V IC:1000A VG:±20V |
| VCE(SUS) | VCC:1000V IC:2000A VG:±20V VCE(SUS): 2500V |
| 負荷短絡 | VCC:1000V IC:5000A VG:±20V |
| インダクタンス | L:3μH～1mH |
| 波形取得 | D.S.O. |
| 温度設定範囲 | -40℃～+150℃ |
※本仕様は一例です。詳細はお問い合わせください。
|

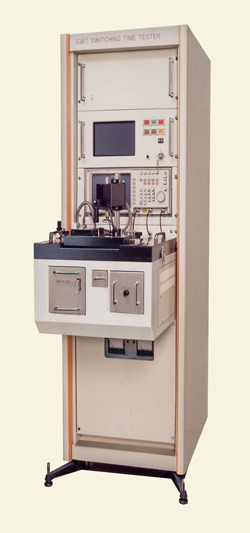

| パワ－モジュ－ル動特性測定器 |
► １台でスイッチングタイム、ＶＣＥ（ＳＵＳ）、負荷短絡測定を実現
► 低インダクタンス切替器内蔵
◇主な仕様
| 対象素子 | N-Ch IGBT/IPM/P-MOS FET Diode |
| SW TIME | VCC:1000V IC:1000A VG:±20V |
| VCE(SUS) | VCC:1000V IC:2000A VG:±20V VCE(SUS): 2500V |
| 負荷短絡 | VCC:1000V IC:5000A VG:±20V |
| インダクタンス | L:3μH～1mH |
| 波形取得 | D.S.O. |
| 測定治具 | 各種対応 |
※本仕様は一例です。詳細はお問い合わせください。
