| 特徴 |
１．正確な0℃を高精度にコントロールします。 ２．電子冷却式のため、スイッチを入れるだけでわずらわしい操作や保守が不要です。 ３．長期間連続して使用できます。 ４．各種熱電対がご指定により内蔵できます。 |
| 用途 |
１．精密温度測定・コントロール用各種熱電対の冷接点。 ２．各種熱電対、サーミスタ、白金抵抗体等の温度センサや温度計測器、温度制御機器の校正、検定。 ３．温度データ集録システムなど多点の精密温度管理システム用マルチ冷接点。 |
 |
 |

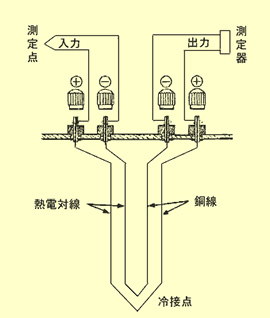

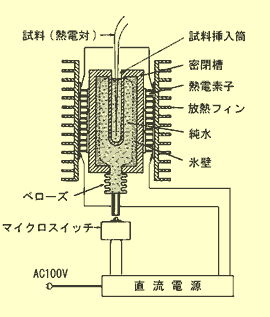

| ＜原理構成図＞ | ＜内蔵熱電対 1対の構成＞ |
◇性能
型式 |
ZC-114A |
| 設定基準温度 | 0℃ |
| 基準温度安定精度 周囲温度 5℃ 周囲温度 10℃ 周囲温度 15℃ 周囲温度 20℃ 周囲温度 25℃ 周囲温度 30℃ |
0℃～0.005℃ 0℃～0.010℃ 0℃～0.015℃ 0℃～0.020℃ 0℃～0.025℃ 0℃～0.030℃ |
| 制御温度精度 | ±0.001℃～±0.005℃ |
| 許容温度範囲 | 2℃～30℃ |
| 起動準備時間 周囲温度 20℃ 周囲温度 25℃ 周囲温度 30℃ |
約25分 約35分 約45分 |
◇仕様
型式 |
ZC-114A |
ZC-114A/ZA-10/ZA-20 |
| 試料挿入口 | 口径（内径） φ6.7mm 全体深さ 140mm 浸線深さ 120mm |
－ |
| 使用熱電素子 | ペルチェモジュール |
|
| 放熱方式 | 強制空冷式 |
|
| 電源 | AC100V±10V 50/60Hz MAX 100VA |
|
| 外形寸法 | W200×D270×H298±1mm |
W200×D270×H340±1mm |
| 重量 | 約12Kg |
約13Kg |
◇熱電対内蔵型仕様
型式 |
ZC-114A/ZA-10 |
ZC-114A/ZA-20 |
|
| 内蔵熱電対対数 | 10 |
20 |
|
| 内蔵熱電対種類 | ご指定により R,J,E,K,T 熱電対を搭載 |
||
| 摘要 | 高精度熱電対素線及び専用ターミナル使用。 ご指定により複数種類組み合わせも可。 精度はいずれも±0.5℃以内です。 |
||
※ 上記仕様は予告なく変更することがあります。あらかじめご了承ください。
※ この製品は日本国内向けであり、日本国内でのみ販売されます。お客様は本製品を輸出することはできません。
